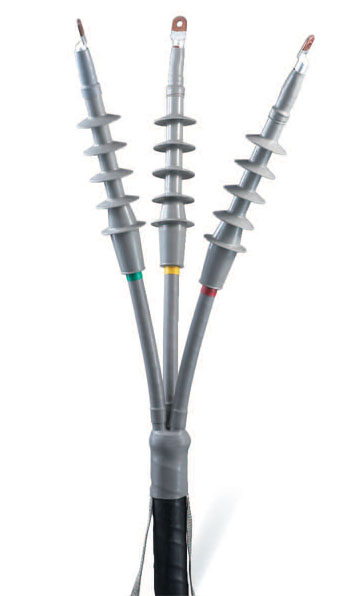

20/24kV冷缩电缆终端、中间接头

产品应用：连接管适用于配电装置中各种圆型，半圆扇形电线，电力电缆之间的连接。GTL系列堵油型连接管，采用摩擦焊工艺制造，质量可靠。

Application：These products are applicable connect the circular wire and hemicycle-sector wire in distribution equipment or power supply cables.GTL series connecting tube id made of frictuion-welding craft, both top quality.

基础信息

产品型号

厂商性质

发布时间

浏览次数

产品分类

PRODUCT CLASSIFICATION

产品目录PDF

News Center

产品目录PDF下载

Adobe Reader PDF阅读器下载

选型尺寸

热收缩套管具有低温收缩、柔软阻燃、绝缘防蚀等功能，广泛应用于电线的接连、标志和结束，金属管、棒的防锈防蚀、天经保护等作用。

项目Property	参数Parameter	评定Evaluation
工频干态耐压Power frequency dry-state withstand voltage (kV/5min)	54	不闪络，不击穿No flash and breakdown
工频湿态耐压Power frequency damp-state withstand voltage (kV/5min)	54	不闪络，不击穿No flash and breakdown
工频长期耐压Power frequency long-time withstand voltage (kV/4h)	48	不闪络，不击穿No flash and breakdown
冲击耐压Surge withstand voltage (kV/1.2/50μs±10 次)	125	不击穿No breakdown
直流耐压DC withstand voltage (kV/15min)	96	不闪络，不击穿No flash and breakdown
局部放电Part discharge (kV.pc/1.5uo)	10	通过Pass

选型尺寸Product Dimensions:

适用电缆截面mm2	户内终端	Indoor termination kit	户外终端	Outdoor termination kit	中间连接	Straight through joint
For cable cross section	一芯Single core	三芯Three cores	一芯Single core	三芯Three cores	一芯Single core	三芯Three cores
35,50,70	LSHN-20/1.1	LSHN-20/3.1	LSHW-20/1.1	LSHW-20/3.1	LSZJ-20/1.1	LSZJ-20/3.1
95,120,150,185	LSHN-20/1.2	LSHN-20/3.2	LSHW-20/1.2	LSHW-20/3.2	LSZJ-20/1.2	LSZJ-20/3.2
240,300,400	LSHN-20/1.3	LSHN-20/3.3	LSHW-20/1.3	LSHW-20/3.3	LSZJ-20/1.3	LSZJ-20/3.3
500,630,800	LSHN-20/1.4	LSHN-20/3.4	LSHW-20/1.4	LSHW-20/3.4	LSZJ-20/1.4	LSZJ-20/3.4
