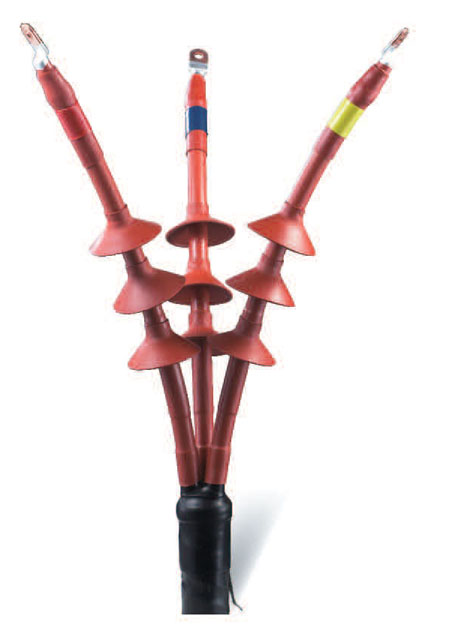

20/24kV 热缩电缆终端、中间接头

20/24kV Heat Shrinkable Termination Kit and Straight Through Joint

特点：适用于 20/24kV 的单芯、三芯聚氯乙烯、交联聚乙烯、橡塑电力电缆的终端接头及中间连接，具有良好的电气性能和机械性能。

Features：For 20/24kV single core or 3 cores PVC and XLPE power cable termination kit and straight through joint, with good electrical and mechanical properties.

产品分类

PRODUCT CLASSIFICATION

产品目录PDF

News Center

产品目录PDF下载

Adobe Reader PDF阅读器下载

选型尺寸

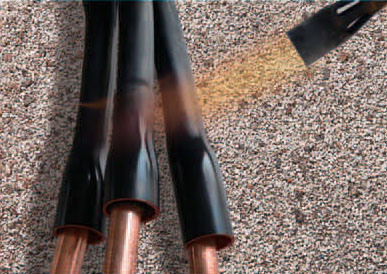

热收缩套管具有低温收缩、柔软阻燃、绝缘防蚀等功能，广泛应用于电线的接连、标志和结束，金属管、棒的防锈防蚀、天经保护等作用。

项目Property	参数Parameter	评定Evaluation
工频干态耐压Power frequency dry-state withstand voltage (kV/5min)	54	不闪络，不击穿No flash and breakdown
工频湿态耐压Power frequency damp-state withstand voltage (kV/5min)	54	不闪络，不击穿No flash and breakdown
工频长期耐压Power frequency long-time withstand voltage (kV/4h)	48	不闪络，不击穿No flash and breakdown
冲击耐压Surge withstand voltage (kV/1.2/50μs±10 次)	125	不击穿No breakdown
直流耐压DC withstand voltage (kV/15min)	96	不闪络，不击穿No flash and breakdown
局部放电Part discharge (kV.pc/1.5uo)	10	通过Pass

选型尺寸Product Dimensions:

适用电缆截面mm2	户内终端	Indoor termination kit	户外终端	Outdoor termination kit	中间连接	Straight through joint
For cable cross section	一芯Single core	三芯Three cores	一芯Single core	三芯Three cores	一芯Single core	三芯Three cores
25,35,50	NSY-20/1.1	NSY-20/3.1	WSY-20/1.1	WSY-20/3.1	JSY-20/1.1	JSY-20/3.1
70,95,120	NSY-20/1.2	NSY-20/3.2	WSY-20/1.2	WSY-20/3.2	JSY-20/1.2	JSY-20/3.2
150,185,240	NSY-20/1.3	NSY-20/3.3	WSY-20/1.3	WSY-20/3.3	JSY-20/1.3	JSY-20/3.3
300,400	NSY-20/1.4	NSY-20/3.4	WSY-20/1.4	WSY-20/3.4	JSY-20/1.4	JSY-20/3.4
500,630	NSY-20/1.5	NSY-20/3.5	WSY-20/1.5	WSY-20/3.5	JSY-20/1.5	JSY-20/3.5
